一、功能簡介
大流量齒輪泵采用了斜齒輪后，其噪音低，流量大，脈沖小，動轉平穩。廣泛用于人造、膠合板機械、林業機械、像塑機械等低于2.5MPa的液壓系統中，也可用于油站、油田的大流量輸油。經防蝕處理后，可大流量輸送水，作水泵用。 體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s(5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。

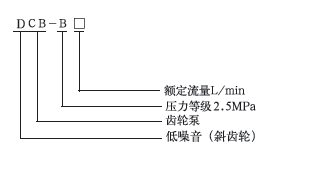

二、型號說明
三大流量齒輪泵技術參數
型號 | 額定流量 | 額定壓力 | 額定轉速 | 容積效率 | 總效率 | 進油口 | 出油口 | 驅動功率 |
DCB-B160 | 160 | 2.5 | 1450 | ≥90 | ≥80 | Z2" | Z11/2" | 8.2 |
DCB-B200 | 200 | 10.1 | ||||||
DCB-B250 | 250 | 13 | ||||||
DCB-B300 | 300 | 15 | ||||||
DCB-B350 | 350 | 17 | ||||||
DCB-B400 | 400 | 20 | ||||||
DCB-B500 | 500 | Z2" | Z2" | 24 |
| 型號 | 額定流量 L/min | 額定壓力 MPa | 額定轉速 r/min | 容積效率 ηv% | 總效率 ηt% | 進油口 | 出油口 | 驅動功率 kw |
DCB-B600 | 600 | 2.5 | 1450 | ≥90 | ≥80 | Z21/2" | Z21/2" | 29 |
DCB-B700 | 700 | 32 | ||||||
DCB-B800 | 800 | 37 | ||||||
DCB-B900 | 900 | 42 | ||||||
DCB-B1000 | 1000 | 49 |
四、大流量齒輪泵技術規格
型號 | DCB-B160 | DCB-B200 | DCB-B250 | DCB-B300 | DCB-B350 | DCB-B400 | DCB-B500 |
H | 186 | 210 | 228 | 245 | 263 | 280 | 316 |
型號 | DCB-B600 | DCB-B700 | DCB-B800 | DCB-B900 | DCB-B1000 |
H | 355 | 375 | 395 | 415 | 435 |
五、大流量齒輪泵外形及安裝尺寸

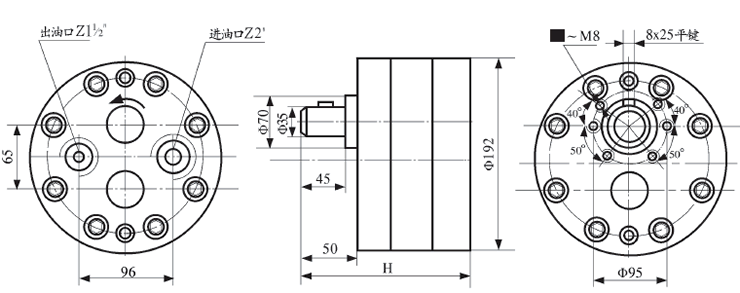

DCB-B160-500低噪音大流量液壓齒輪泵安裝尺寸圖 |
 |

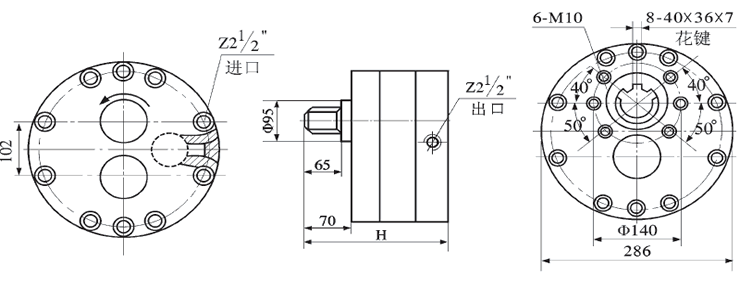

| DCB-B600-1000低噪音大流量液壓齒輪泵安裝尺寸圖 |
 |
六、大流量齒輪泵的結構特點：主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。
泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。從主軸外伸端向泵看，為順時針旋轉。
七、大流量齒輪泵的應用范圍：在輸油系統中可用作傳輸、增壓泵；在燃油系統中可用作輸送、加壓、噴射的燃油泵；在一切工業領域中，均可作潤滑油泵用。
