冷卻器/ PRODUCTS
您當前所在的位置:首頁 > 產品中心 > 冷卻器

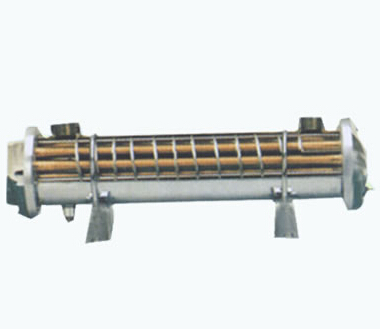

  • 產品名稱:SL型管式冷卻器
  • 所屬分類:冷卻器
  • 聯系人:夏飛
  • 手機:189-1442-1896
詳細說明:

一、說  明

        SL型管式冷卻器是引進日本技術制造的產品,冷卻管采用紫銅管軋制的散熱片,體積小、換熱面積大;采用螺旋導流板,使油流形成螺旋形均勻連續流動,克制了傳動折流產生的換熱死角,換熱效率高,壓力損失小。
        該冷卻器水流有二流程和四流程兩種,油流有大流量(導流板大導程)和小流量 ( 導流板小導程 )兩種??筛鶕?jù)要求選配。

二、技術規格
        冷卻水:淡水
        油側使用壓力:≤1MPa
        水側使用壓力:≤0.5MPa
        選用方法:計算需交換的熱量Q
        a、根據油液溫度要求和流量計算
        Q = c×ρ×q ( T1—T2 )
        式中c—油的比熱容 ρ—油密度 q—油流量
        T1—油入口溫度 T2 —油出口溫度
        b、根據液壓系統發熱量計算
        Q = P1—P2—P3
        式中P1——液壓系統輸入功率
        P2——輸出有效功率
        P3——油箱、管道散熱功率


二、SL型管式冷卻器外型尺寸圖 SL型管式冷卻器

三、性能參數冷卻水:淡水 ??油側使用壓力:<=1MPa 水側使用壓力:<=0.5MPa選用方法:計算交換的熱量Q根據油液溫度要求和流量計算 Q=cpq(T1-T2)式中 c - 油的比熱容p - 油密度q - 油流量 T1 - 油的入口溫度T2-油出口溫度根據液壓系統發熱量計算







型號尺寸ACDEGHJKLMNPQRST質量
/kg
SL-3033094515210781873515955611*206212087.9Rc3/4Rc3/45.5
SL-3043812241796
SL-3054532962516.5
SL-3075974403957
SL-3097415845398
SL-3118857286839
SL-4084696028424095125502016011018*2287150114.3Rc1 1/4Rc3/413
SL-41161342838416
SL-41575757252818
SL-41890171667221
SL-421104586081624
SL-50948470270206121160502018012018*25105180139.8Rc1 1/2Rc124
SL-51863840634226
SL-52685466255831
SL-534107083877436
SL-5421286105499042
